Lógica digital en la DE1-SoC (6/6): capstone de FSM, una máquina expendedora

En la Lección 5 construiste máquinas de estados finitos cuyo estado era una posición abstracta dentro de un reconocedor: un semáforo que recorría verde -> amarillo -> rojo y un detector de "1011" que recordaba cuánto del patrón había visto. En este capstone, el estado significa algo concreto y físico: cuánto dinero se ha introducido hasta ahora. Vas a construir una pequeña máquina expendedora y después ampliarla función por función.

Recuerda que una máquina de estados finitos tiene tres partes: un conjunto de estados, una regla de siguiente estado dada la situación actual y las entradas, y una salida que depende del estado (y, en una máquina Mealy, también de las entradas). La habilidad nueva de esta lección es el diseño: decides cuáles deben ser los estados, dibujas la tabla de transiciones y solo después escribes Verilog.

Para una máquina de monedas, lo natural es que cada estado *sea* un nivel de crédito. Si la máquina acepta monedas de 5 y 10 céntimos y entrega el producto a 15 céntimos, el crédito puede ser 0, 5, 10 o 15 céntimos: cuatro estados. Los llamaremos S0, S5, S10, S15. Insertar una moneda te mueve a un estado de más crédito; alcanzar el precio dispensa el producto y vuelve a S0.

Las señales de la placa son las de siempre. Como este diseño tiene reloj, el módulo declara el reloj: la plantilla inicial de leds_mirror.v no tiene reloj, así que añadimos input CLOCK_50;. Como en la Lección 5, un interruptor arriba es lógica 1, KEY es activo en bajo (pulsado lee 0), LEDR es activo en alto (encendido con 1) y HEX0-HEX5 son displays de 7 segmentos activos en bajo (un segmento se enciende con 0).

Este es el diseño base completo. Léelo como una máquina de estados con los bloques ya conocidos: un divisor de reloj para que las monedas se registren a ritmo humano, un bloque combinacional de siguiente estado/salida, y un registro de estado con reloj y reset asíncrono activo en bajo.

Estados. S0, S5, S10, S15 son los cuatro niveles de crédito, codificados como valores de 2 bits 0..3. El crédito actual en céntimos se deriva del estado y se muestra de dos formas: en LEDR[3:0] como número binario de céntimos, y en HEX0 como un carácter: 0 para 0c, 5 para 5c, A para 10c y F para 15c (son los dígitos hexadecimales cuyos valores son 0, 5, 10 y 15).

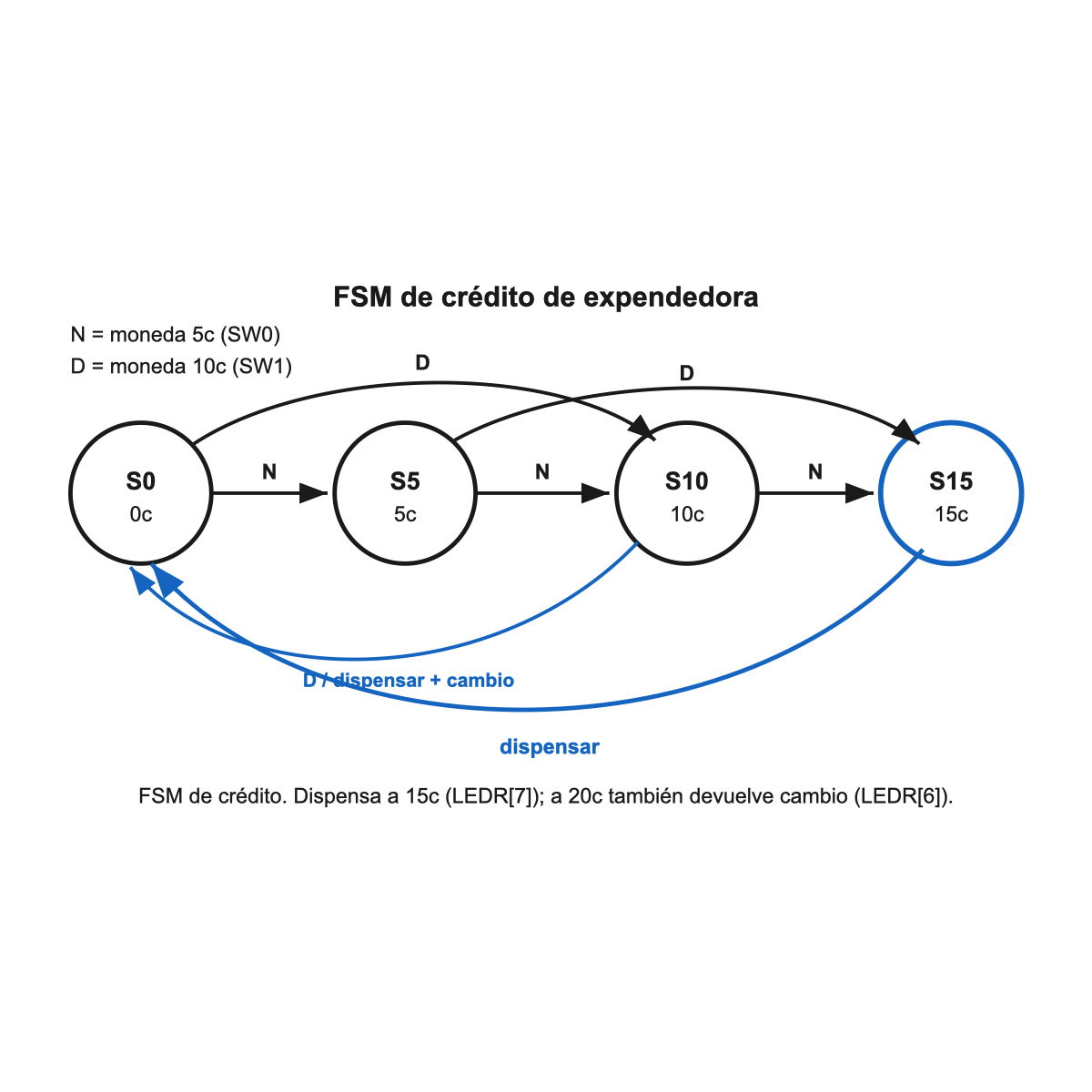

Transiciones (esta es la tabla que dibujarías primero al diseñar):

Resumen de transiciones:

- S0 (0c): moneda de 5 -> S5; moneda de 10 -> S10; sin dispensar.
- S5 (5c): moneda de 5 -> S10; moneda de 10 -> S15; sin dispensar.
- S10 (10c): moneda de 5 -> S15; moneda de 10 -> S0 y dispensa a 20c, sin cambio en la versión base.
- S15 (15c): en el siguiente tick -> S0 y dispensa, independientemente de la entrada.

Dos detalles importan. Desde S10, insertar una moneda de 10 llega a 20 céntimos, más que el precio de 15c; por tanto la máquina dispensa y vuelve a S0, pero en la versión base no devuelve cambio. El checkpoint 3-C1 lo corrige. Además, S15 es un estado de "dispensar y resetear": en el siguiente tick activa dispense y vuelve a S0, sin importar las entradas. Así que si las monedas llegan exactamente a 15c, verás el crédito llegar a F y en el tick siguiente se dispensará.

La salida dispense está enclavada. dispense en sí dura un tick. Como en el detector de la Lección 5, un pulso de un tick es fácil de perder en una cámara remota; por eso lo enclavamos en dispensed_latch, lo llevamos a LEDR[7] y solo lo limpiamos con reset. Así, cuando la máquina ha dispensado, LEDR[7] se queda encendido hasta que pulses KEY[0].

Insertar una moneda: temporización. El divisor usa DIV = 16,666,666, así que slow_clk cambia aproximadamente cada 0,33 s. Para insertar una moneda debes subir un interruptor, esperar un tick de slow-clock (aprox. un tercio de segundo) y volverlo a bajar. Si mantienes el interruptor arriba durante varios ticks, se contará como varias monedas. Inserta monedas de una en una.

// Lección 6 - Ejercicio 3-C: FSM de máquina expendedora (base)
// SW[0]=moneda 5c, SW[1]=moneda 10c, KEY[0]=reset (activo en bajo).
// LEDR[7]=dispense (ENCLAVADO hasta reset). LEDR[3:0]=crédito en céntimos. HEX0=crédito (0,5,A=10,F=15).
// Insertar moneda: subir un switch, esperar un tick slow_clk (~0.33 s), bajarlo.
// Dispensa al llegar a 15c (o a 20c desde S10+dime); sin cambio en esta versión base.
module leds_mirror(CLOCK_50, KEY, SW, LEDR, HEX0);
    input        CLOCK_50;
    input  [3:0] KEY;       // KEY[0] = reset_n
    input  [9:0] SW;        // SW[0]=5c, SW[1]=10c
    output [9:0] LEDR;
    output [6:0] HEX0;

    localparam [24:0] DIV = 25'd16_666_666;
    reg [24:0] div;
    reg        slow_clk;
    always @(posedge CLOCK_50) begin
        if (!KEY[0]) begin div <= 0; slow_clk <= 0; end
        else if (div == DIV) begin div <= 0; slow_clk <= ~slow_clk; end
        else div <= div + 1'b1;
    end

    localparam S0=2'd0, S5=2'd1, S10=2'd2, S15=2'd3;  // niveles de crédito
    reg [1:0] state, next_state;
    reg       dispense;
    always @(*) begin
        next_state = state;
        dispense   = 1'b0;
        case (state)
            S0:  if (SW[0]) next_state = S5; else if (SW[1]) next_state = S10;
            S5:  if (SW[0]) next_state = S10; else if (SW[1]) next_state = S15;
            S10: if (SW[0]) next_state = S15;
                 else if (SW[1]) begin next_state = S0; dispense = 1'b1; end  // 20c -> dispense, sin cambio
            S15: begin next_state = S0; dispense = 1'b1; end
            default: next_state = S0;
        endcase
    end

    reg dispensed_latch;
    always @(posedge slow_clk or negedge KEY[0]) begin
        if (!KEY[0]) begin state <= S0; dispensed_latch <= 1'b0; end
        else begin
            state <= next_state;
            if (dispense) dispensed_latch <= 1'b1;
        end
    end

    wire [3:0] credit = (state==S0) ? 4'd0 : (state==S5) ? 4'd5 : (state==S10) ? 4'd10 : 4'd15;
    assign LEDR[7]   = dispensed_latch;
    assign LEDR[3:0] = credit;
    assign LEDR[6:4] = 3'b0;
    assign LEDR[9:8] = 2'b0;

    function [6:0] seg;
        input [3:0] d;
        case (d)
            4'd0:  seg = 7'b1000000;   // 0
            4'd5:  seg = 7'b0010010;   // 5
            4'd10: seg = 7'b0001000;   // A (= 10)
            4'd15: seg = 7'b0001110;   // F (= 15)
            default: seg = 7'b1111111;
        endcase
    endfunction
    assign HEX0 = seg(credit);
endmodule

Construye el controlador en la placa real, introduce monedas por dos caminos y confirma que el LED de dispense se enclava.

Sube tu evidencia. Después de que tres monedas de 5c hagan dispensar la máquina, captura una imagen de la cámara con LEDR[7] encendido y adjúntala abajo.

Tu primera extensión corrige el caso injusto. Cuando la máquina llega a 20 céntimos, el único camino con sobrepago (S10 seguido de moneda de 10c), debe encender un segundo LED, LEDR[6], que significa "devolver 5c de cambio", además de dispensar en LEDR[7]. En todas las demás dispensaciones, exactamente 15c, no hay cambio.

Es un cambio pequeño en la FSM. Necesitas una segunda salida enclavada, change_latch, llevada a LEDR[6], que se active cuando la máquina dispensa *desde el camino de 20c*. La forma más limpia es añadir una señal combinacional change junto a dispense, activarla solo en la rama S10 + moneda de 10c, y enclavarla igual que dispensed_latch.

Comportamiento esperado:

- Tres monedas de 5c (5+5+5): crédito 15c, LEDR[7] dispense = sí, LEDR[6] cambio = no, volver a S0.
- 5c + 10c: crédito 15c, LEDR[7] = sí, LEDR[6] = no, volver a S0.
- 10c + 5c: crédito 15c, LEDR[7] = sí, LEDR[6] = no, volver a S0.
- 5c + 5c + 10c: crédito 20c, LEDR[7] = sí, LEDR[6] = sí, volver a S0.
- Dos monedas de 10c (10+10): crédito 20c, LEDR[7] = sí, LEDR[6] = sí, volver a S0.

Impleméntalo y verifica en la placa que LEDR[6] se enciende solo en un camino de 20c y nunca en uno exacto de 15c.

Sube tu evidencia. En un camino de 20c, por ejemplo dos monedas de 5c y una de 10c, captura una imagen de la cámara mostrando ambos LEDR[7] (dispense) y LEDR[6] (cambio) encendidos.

Captura tu código del laboratorio. Guarda tu leds_mirror.v modificado en el laboratorio y usa el control de evidencia de código de abajo para entregar la versión del checkpoint 3-C1 con devolución de cambio. Si tu docente pide un diagrama de estados, entrégalo por separado.

Este bonus hace que la máquina venda dos productos: un refresco de 15 céntimos (seleccionado con SW[2]) y un café de 20 céntimos (seleccionado con SW[3]). La máquina debe dispensar solo cuando el crédito alcance el precio del producto seleccionado: con refresco dispensa a 15c, y con café espera hasta 20c.

La idea importante es que esto aumenta el espacio de estados. La máquina ya no se describe solo por crédito, porque su comportamiento con, por ejemplo, 15c depende de *qué producto* se seleccionó: dispensar si es refresco, seguir esperando si es café. La máquina debe recordar el crédito y la selección. Combínalos, por ejemplo con estados como el par *(producto seleccionado, nivel de crédito)*, y decide qué combinaciones pueden ocurrir y qué hace cada una.

Dibuja primero el diagrama de estados ampliado, decide cuántos estados necesitas realmente y luego implementa. No hay una única codificación correcta, pero sí un número mínimo de estados distintos que exige el comportamiento; de ahí sale el mínimo de biestables.

(Bonus) Entrega tu diseño. Adjunta el diagrama de estados ampliado para la máquina de dos productos y pega tu Verilog modificado, o adjunta el código como .txt.

La máquina base muestra el crédito como un solo carácter hexadecimal (0, 5, A, F), compacto pero poco parecido a una máquina real. Este bonus muestra el crédito como dos dígitos decimales en HEX1:HEX0: 00, 05, 10, 15 y, con los caminos de 3-C1/3-C2, 20. HEX0 muestra unidades y HEX1 decenas.

Reutiliza la idea del decodificador de siete segmentos de la Lección 2: una función seg que convierte un dígito decimal 0..9 al patrón activo en bajo {g,f,e,d,c,b,a}. Separa el crédito en decenas y unidades, decodifica cada una y controla HEX1 y HEX0. Recuerda añadir output [6:0] HEX1; a la lista de puertos del módulo: la plantilla inicial solo expone HEX0, así que HEX1 debe declararse, igual que hiciste con el decodificador de dos dígitos en la Lección 2.

Una función decimal seg y una separación para los valores de crédito usados (0, 5, 10, 15, 20) es suficiente:

    output [6:0] HEX1;                 // añade esto a la lista de puertos (decenas)
    // ...
    function [6:0] seg;                // dígito decimal 0..9 -> activo en bajo {g,f,e,d,c,b,a}
        input [3:0] d;
        case (d)
            4'd0: seg = 7'b1000000; 4'd1: seg = 7'b1111001;
            4'd2: seg = 7'b0100100; 4'd3: seg = 7'b0110000;
            4'd4: seg = 7'b0011001; 4'd5: seg = 7'b0010010;
            4'd6: seg = 7'b0000010; 4'd7: seg = 7'b1111000;
            4'd8: seg = 7'b0000000; 4'd9: seg = 7'b0010000;
            default: seg = 7'b1111111;
        endcase
    endfunction

    wire [4:0] cents = credit_in_cents;          // tu valor 0,5,10,15,20 (5 bits)
    wire [3:0] tens  = (cents >= 5'd20) ? 4'd2 : (cents >= 5'd10) ? 4'd1 : 4'd0;
    wire [3:0] ones  = cents - (tens * 4'd10);
    assign HEX0 = seg(ones);
    assign HEX1 = seg(tens);

(Bonus) Sube tu evidencia. Captura una imagen de la cámara de HEX1:HEX0 mostrando un crédito decimal de dos dígitos, por ejemplo 10 o 15, y adjúntala abajo.

Has construido en hardware real un recorrido completo por la lógica digital:

- Puertas (Lección 1): AND, OR, NOT, NAND, NOR, XOR; los átomos de todo circuito y la idea de que Verilog *describe hardware* en vez de ejecutarse como un programa.
- Diseño combinacional y minimización (Lección 2): tablas de verdad, SOP/POS, mapas de Karnaugh y multiplexores; convertir una especificación en el circuito *más simple* que la cumple.
- Memoria (Lección 3): biestable y registro de carga paralela; el momento en que un circuito puede *recordar*.
- Contadores y registros de desplazamiento (Lección 4): bloques secuenciales movidos por un divisor de reloj, más la disciplina de comprobar que una constante cabe en su registro y que el orden de bits coincide con lo que ves.
- Máquinas de estados finitos (Lección 5): Moore y Mealy; un semáforo y un detector de secuencia que actúan según un estado recordado.
- Capstone FSM (esta lección): una máquina expendedora que *diseñaste* desde una tabla de transiciones y luego *ampliaste*: devolución de cambio, selección de producto, display decimal y razonamiento sobre número de estados y biestables.

Ese es el núcleo de un curso introductorio de lógica digital, y ejecutaste cada pieza en una FPGA real.

A dónde seguir. Algunas direcciones opcionales:

- Temporización: setup y hold. Los biestables reales exigen que su entrada sea estable durante una pequeña ventana alrededor del flanco de reloj; cumplir esos tiempos permite alcanzar una frecuencia objetivo. Es la puerta a análisis estático de temporización.
- Aritmética y ALU. Combinar sumadores, comparadores y lógica en una unidad aritmético-lógica, corazón computacional de un procesador.
- Pipelining. Dividir un camino combinacional largo en etapas con reloj para aumentar rendimiento.
- Otros HDL y simulación. SystemVerilog y VHDL amplían lo visto; la *simulación* con testbenches y formas de onda permite verificar un diseño antes de tocar la placa.

Lecturas opcionales. Los cursos gratuitos de FPGA Academy (<https://fpgacademy.org/courses.html>) cubren esta familia DE1-SoC en profundidad, y Harris & Harris, *Digital Design and Computer Architecture*, capítulos 1-3, es un texto excelente para el recorrido de puertas a FSM. No son necesarios para completar la actividad; están aquí si quieres seguir.
