Lógica digital en la DE1-SoC (5/6): máquinas de estados finitos

Ya construiste circuitos que recuerdan: un biestable guarda un bit, un registro guarda varios y un contador guarda su cuenta actual. Una máquina de estados finitos (FSM) organiza esa memoria en *situaciones con significado*. En cada instante la máquina está en exactamente uno de un conjunto pequeño y fijo de estados. Para un semáforo, los estados podrían ser VERDE, AMARILLO y ROJO. El número de estados es finito, y la máquina siempre está en uno y solo uno de ellos.

Una FSM se define por tres cosas:

- Estados: el conjunto finito de situaciones posibles. Un estado especial es el estado de reset, donde empieza la máquina.
- Transiciones: las reglas para pasar de un estado a otro. En cada flanco de reloj, la máquina mira su estado actual y sus entradas, y decide cuál será el siguiente estado. La transición VERDE -> AMARILLO significa "si estás en VERDE y se cumple la condición, en el próximo flanco irás a AMARILLO".
- Salidas: lo que la máquina controla en sus salidas (aquí, los LED) en cada situación.

Toda la máquina avanza con el reloj: en cada flanco puede cambiar a un nuevo estado según el estado actual y las entradas actuales, y mantiene ese estado hasta el siguiente flanco. Entre flancos no hace más que esperar: el mismo comportamiento de muestreo y retención que viste con los biestables, ahora usado para recorrer una secuencia de estados.

Moore frente a Mealy. Las FSM se escriben en dos estilos que solo difieren en *de dónde salen las salidas*:

- En una máquina Moore, las salidas dependen solo del estado actual. Si conoces el estado, conoces las salidas; las entradas no aparecen en la ecuación de salida. El semáforo es Moore: cuando el estado es ROJO, el LED rojo está encendido, punto.
- En una máquina Mealy, las salidas dependen del estado actual y de las entradas actuales. El mismo estado puede producir salidas distintas según lo que esté haciendo la entrada en ese instante. El detector de secuencia es Mealy: activa "detectado" en un estado concreto *solo si el bit entrante también tiene el valor correcto*.

Las salidas Moore son estables mientras permaneces en un estado. Las salidas Mealy pueden cambiar en cuanto cambia una entrada, incluso sin salir del estado; eso las hace rápidas, pero también potencialmente breves o sensibles a glitches, algo importante cuando observas por cámara.

Forma típica de una FSM en Verilog. Casi todas las FSM de este curso usan dos o tres bloques:

1. Un registro de estado: bloque con reloj (always @(posedge clock ...)) que guarda el estado actual y copia el siguiente estado en cada flanco. Es el único bloque con memoria.
2. Un bloque de siguiente estado: bloque combinacional (always @(*)) que calcula cuál debe ser el siguiente estado a partir del estado actual y las entradas. Debe incluir un default (un valor de respaldo para next_state y un default: en el case) para que *todos* los caminos asignen un valor; si falta, se puede inferir un latch no deseado.
3. Lógica de salida: assign o parte de un bloque combinacional que produce las salidas desde el estado (Moore) o desde estado y entradas (Mealy).

Los dos diseños de esta lección siguen exactamente esta forma: registro de estado con reloj, bloque always @(*) de siguiente estado con default y lógica de salida.

Antes de construir nada, hay un cambio deliberado respecto a lecciones anteriores.

En las Lecciones 2 y 3, tus biestables y registros usaban reset síncrono: el reset se comprobaba *dentro* del bloque con reloj, por ejemplo if (!KEY[0]) Q <= 0; dentro de always @(posedge CLOCK_50). Como esa prueba solo se evalúa en un flanco de reloj, un reset síncrono actúa solo en el siguiente flanco de subida. Si el reloj es lento, el reset espera.

Las FSM de esta lección usan un reset asíncrono activo en bajo. Mira la lista de sensibilidad del registro de estado:

always @(posedge slow_clk or negedge KEY[0]) begin
    if (!KEY[0]) state <= GREEN;   // asincrono: actua en cuanto KEY[0] baja
    else         state <= next_state;
end

Añadir or negedge KEY[0] significa que el bloque también despierta en el instante en que KEY[0] baja (cuando pulsas el botón), no solo en un flanco de slow_clk. Así, al pulsar KEY[0], la máquina fuerza su estado conocido de inmediato, sin esperar al reloj lento.

La diferencia, de forma clara:

- Reset síncrono (Lecciones 2-3): actúa solo en un flanco de reloj. Es limpio y predecible, pero con un reloj lento tienes que esperar al flanco.
- Reset asíncrono (Lecciones 5-6): actúa de inmediato, en cuanto se activa el reset, independientemente del reloj.

Por qué cambiar aquí? Estas FSM se mueven con un slow_clk dividido cuyos flancos están separados por segundos. Si el reset fuera síncrono, podrías pulsar KEY[0] y no ver nada durante más de un segundo hasta el siguiente flanco lento; justo cuando una máquina se atasca quieres una salida instantánea. Un reset asíncrono te da ese "volver al inicio" inmediato y fiable en la placa real. KEY es activo en bajo, así que negedge KEY[0] es el momento en que pulsas el botón y !KEY[0] es verdadero mientras lo mantienes pulsado.

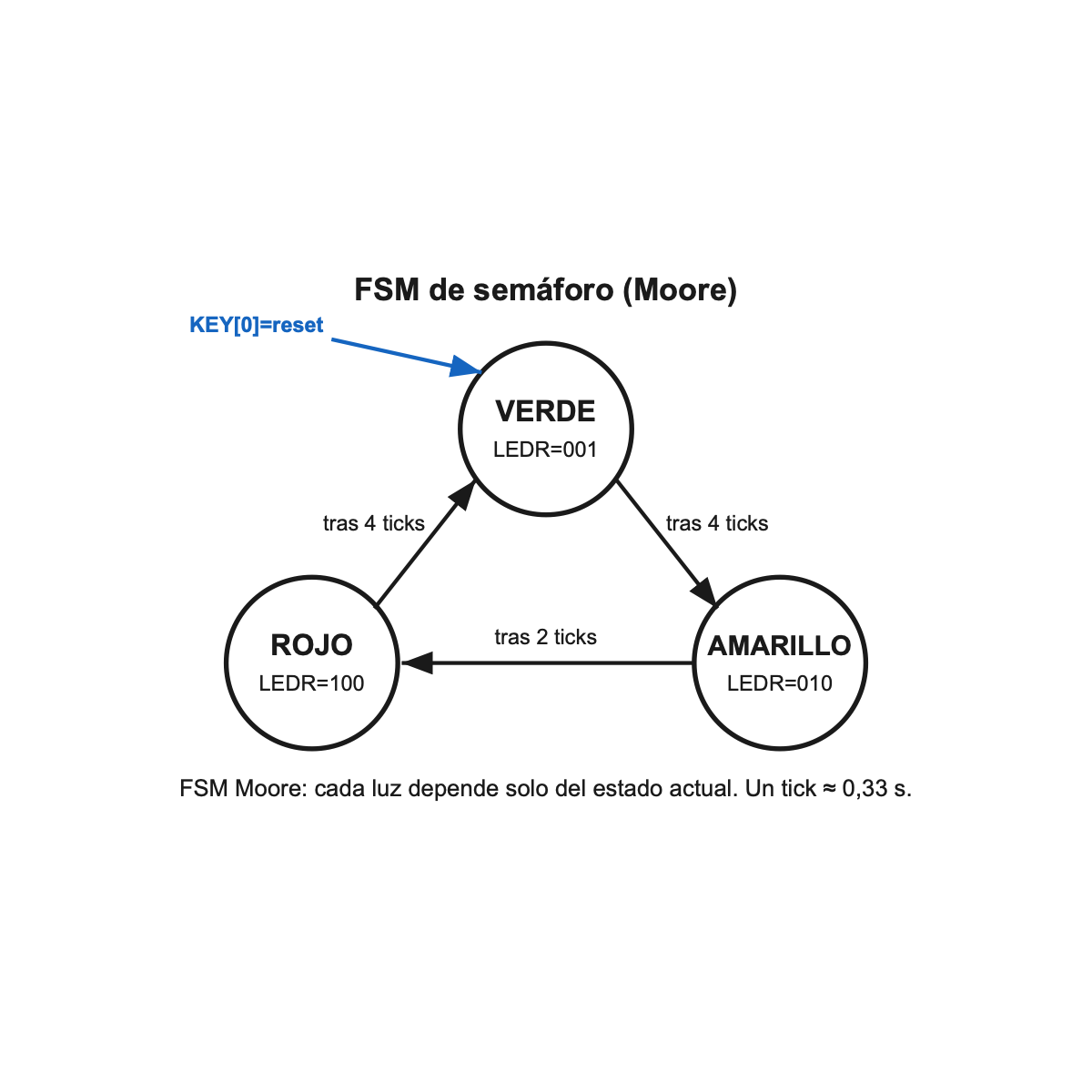

Tu primera FSM es un controlador de semáforo. Tiene tres estados y pasa por ellos en un ciclo fijo, manteniendo cada luz durante cierto número de ticks:

VERDE -> AMARILLO -> ROJO -> VERDE -> ...

Conexiones: LEDR[0] = verde, LEDR[1] = amarillo, LEDR[2] = rojo, y KEY[0] = reset (activo en bajo), que devuelve la máquina a VERDE. La máquina usa un slow_clk dividido: cada flanco de slow_clk es un tick, de unos 0,33 s con este divisor.

Es una máquina Moore. La lógica de salida al final es:

assign LEDR[0] = (state == GREEN);
assign LEDR[1] = (state == YELLOW);
assign LEDR[2] = (state == RED);

Cada LED es función solo del estado: no aparece ninguna entrada. Conocer el estado te dice exactamente qué luz está encendida. Esa es la propiedad que define una máquina Moore.

Dos registros distintos hacen dos trabajos distintos. Lee con cuidado el registro de estado, porque contiene *dos* memorias fáciles de confundir:

- state (un reg [1:0]) guarda qué luz está encendida ahora: GREEN, YELLOW o RED. Ese es el estado de la FSM.
- timer (un reg [2:0]) es un contador de permanencia que cuenta cuántos ticks quedan en la luz actual. Mientras timer sea mayor que cero, simplemente decrementa (timer <= timer - 1) y el estado no cambia. Solo cuando timer llega a 0 la máquina avanza a next_state y recarga timer para la nueva luz.

Así que state guarda *cuál* luz está encendida, y timer cuenta *cuánto tiempo* permanece. Son registros diferentes con objetivos diferentes; timer es lo que hace que cada luz dure varios ticks en vez de pasar en un solo tick.

Tiempos reales del código. Cuando la máquina entra en cada estado, recarga timer, y contar desde el valor cargado hasta 0 inclusive da el número de ticks:

- GREEN carga timer = 3 y cuenta 3, 2, 1, 0 -> 4 ticks (aprox. 1,33 s).
- YELLOW carga timer = 1 y cuenta 1, 0 -> 2 ticks (aprox. 0,67 s).
- RED carga timer = 3 -> 4 ticks (aprox. 1,33 s).

Un ciclo completo dura entonces 4 + 2 + 4 = 10 ticks, aproximadamente 10 x 0,33 s = 3,3 s.

Módulo completo. El divisor produce slow_clk; el registro de estado, con reset asíncrono, avanza la luz cuando expira el temporizador; el bloque always @(*) calcula la siguiente luz; y las tres líneas assign son la lógica de salida Moore.

// Lección 5 - Ejercicio 3-A: controlador de semáforo (FSM Moore)
// KEY[0]=reset (activo en bajo, vuelve a GREEN). LEDR[0]=verde, LEDR[1]=amarillo, LEDR[2]=rojo.
// Tiempos: GREEN = 4 ticks, YELLOW = 2 ticks, RED = 4 ticks (un tick = flanco slow_clk, ~0.33 s).
// Esta FSM usa reset ASINCRONO activo en bajo para que KEY[0] fuerce GREEN inmediatamente.
module leds_mirror(CLOCK_50, KEY, LEDR);
    input        CLOCK_50;
    input  [3:0] KEY;       // KEY[0] = reset_n
    output [9:0] LEDR;

    localparam GREEN = 2'd0, YELLOW = 2'd1, RED = 2'd2;

    localparam [24:0] DIV = 25'd16_666_666;   // flanco slow_clk cada ~0.33 s
    reg [24:0] div;
    reg        slow_clk;
    always @(posedge CLOCK_50) begin
        if (!KEY[0]) begin div <= 0; slow_clk <= 0; end
        else if (div == DIV) begin div <= 0; slow_clk <= ~slow_clk; end
        else div <= div + 1'b1;
    end

    reg [1:0] state, next_state;
    reg [2:0] timer;
    always @(posedge slow_clk or negedge KEY[0]) begin
        if (!KEY[0]) begin state <= GREEN; timer <= 3'd3; end
        else if (timer == 3'd0) begin
            state <= next_state;
            case (next_state)
                GREEN:   timer <= 3'd3;   // 4 ticks (3,2,1,0)
                YELLOW:  timer <= 3'd1;   // 2 ticks
                RED:     timer <= 3'd3;   // 4 ticks
                default: timer <= 3'd3;
            endcase
        end else timer <= timer - 1'b1;
    end

    always @(*) begin
        case (state)
            GREEN:   next_state = YELLOW;
            YELLOW:  next_state = RED;
            RED:     next_state = GREEN;
            default: next_state = GREEN;
        endcase
    end

    assign LEDR[0]   = (state == GREEN);
    assign LEDR[1]   = (state == YELLOW);
    assign LEDR[2]   = (state == RED);
    assign LEDR[9:3] = 7'b0;
endmodule

Ahora construye el semáforo en la DE1-SoC real, mide cada fase y modifícalo.

Sube tu evidencia. Espera la fase YELLOW, captura una imagen de la cámara cuando LEDR[1] esté encendido y LEDR[0] y LEDR[2] estén apagados, y adjúntala abajo.

Ahora haz dos cambios.

(Modificar) Cambia los tiempos de permanencia. Edita los valores de recarga de timer para que el ciclo sea GREEN = 6 ticks, YELLOW = 2 ticks, RED = 6 ticks. Recuerda que el temporizador cuenta desde el valor cargado hasta 0 inclusive, así que N ticks significa cargar N - 1: carga 5 para GREEN, 1 para YELLOW y 5 para RED (en el case dentro del registro de estado y también en la línea de reset si cambia el valor inicial de ese estado). Sintetiza, carga y confirma los nuevos tiempos en la cámara. Después calcula la nueva longitud total del ciclo en ticks.

(Añadir) Un estado de rojo intermitente. Añade un cuarto estado, FLASH_RED, al que la máquina entra después de RED. El ciclo será GREEN -> YELLOW -> RED -> FLASH_RED -> GREEN. En FLASH_RED, el LED rojo debe parpadear durante algunos ticks, por ejemplo 4, y después volver a GREEN. Pistas: amplía state/next_state para que puedan representar un cuarto valor, añade FLASH_RED a la lista localparam y al case de siguiente estado, dale una duración en el case del temporizador, y en FLASH_RED controla LEDR[2] con un bit que cambie en cada tick (por ejemplo, el bit bajo de timer) en vez de dejarlo fijo a 1. Sintetiza, carga y confirma que el LED rojo parpadea en la nueva fase antes de volver a verde.

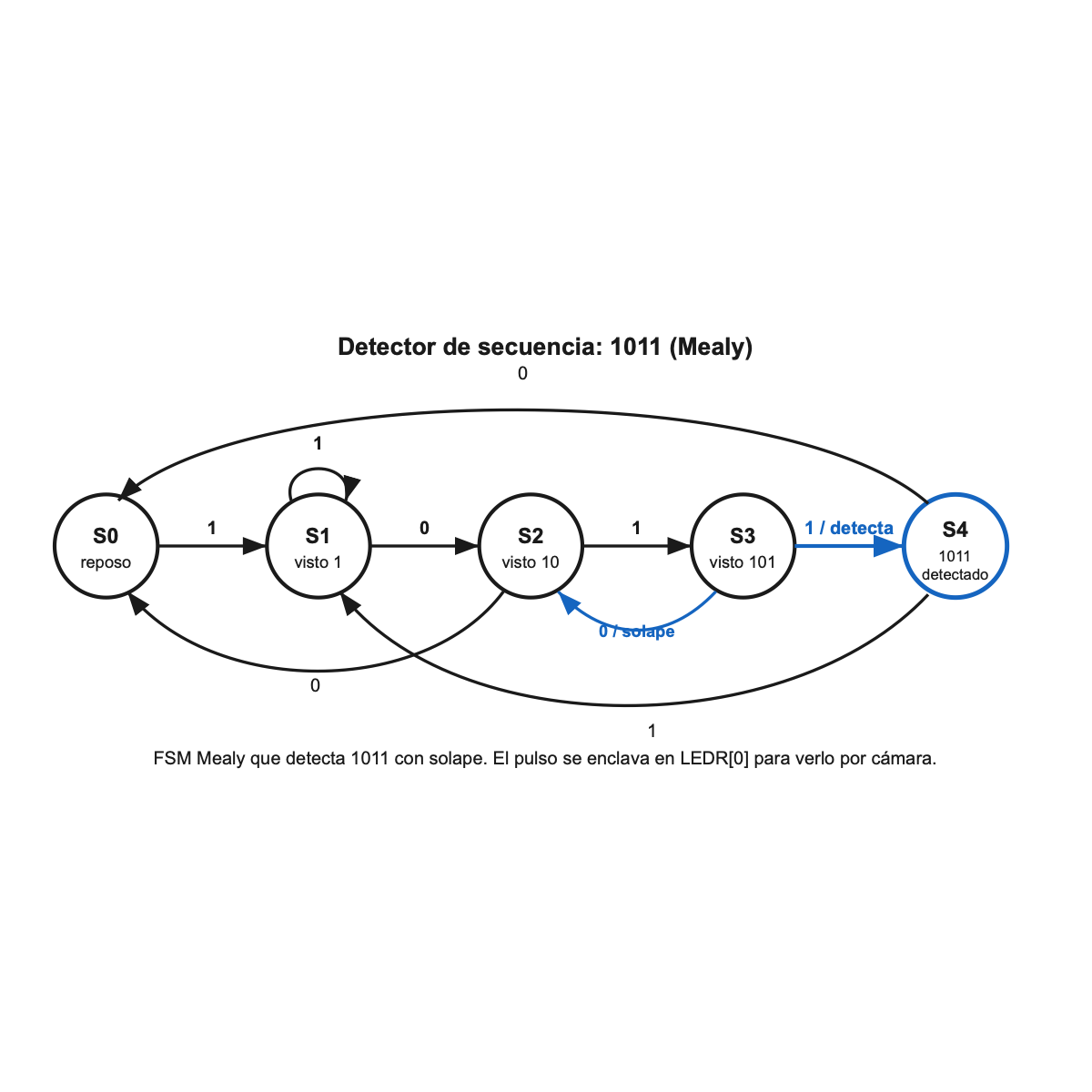

Tu segunda FSM observa una corriente de bits que llega uno por tick en SW[0] y enciende un LED cuando acaba de ver el patrón 1011. Es una máquina Mealy: activa "detectado" en un estado concreto *solo cuando el bit entrante también es correcto*, así que la salida depende de estado y entrada juntos.

Conexiones: SW[0] = bit serial de entrada, KEY[0] = reset (activo en bajo), LEDR[0] = detectado, y LEDR[4:1] = estado actual en formato one-hot (un LED por estado) para depurar. La máquina usa un slow_clk dividido cuyo flanco de subida, un tick, ocurre aproximadamente cada 1,33 s.

Estados. El detector recuerda cuánto del patrón 1011 ha visto hasta ahora:

- S0: nada coincide todavía (estado de reset).
- S1: el último bit fue 1 (coincide 1).
- S2: coincide 10.
- S3: coincide 101.
- S4: coincide el patrón completo 1011. Desde aquí la máquina todavía puede empezar una nueva detección, lo que permite detecciones solapadas.

En cada tick, el bloque de siguiente estado mira el estado actual y el bit de SW[0]. La salida detect se activa dentro de S3 solo cuando el bit entrante es 1, porque 101 seguido de 1 completa 1011. Esa es la salida Mealy: depende de estado y entrada.

Por qué enclavamos la salida: léelo con cuidado. La señal Mealy cruda detect está alta solo durante un tick. Con un reloj rápido sería invisible; incluso con este reloj lento, un destello de ~1,33 s es fácil de perder en una cámara remota si parpadeas o si el fotograma cae mal. Por eso este diseño no conecta detect directamente al LED. En su lugar enclava la detección: un registro separado detected_latch se pone a 1 cuando detect se dispara y permanece a 1 hasta que pulses reset. LEDR[0] muestra ese latch, así que una vez detectado 1011, el LED se enciende y *se queda encendido* hasta KEY[0]. Es una decisión deliberada para observación remota: convertimos un evento breve en una indicación estable.

Módulo completo. Observa la forma de dos bloques: un always @(*) combinacional calcula next_state y la salida Mealy detect, y un always @(posedge slow_clk or negedge KEY[0]) guarda el estado y el latch, con reset asíncrono.

// Lección 5 - Ejercicio 3-B: detector de secuencia "1011" (FSM Mealy) con LED detectado enclavado
// SW[0]=bit serial. KEY[0]=reset (activo en bajo). LEDR[0]=detectado (ENCLAVADO hasta reset).
// LEDR[4:1]=estado actual (one-hot) para depurar.
// Para introducir un bit: coloca SW[0], espera un tick de slow_clk (~1.33 s), cambia SW[0], espera otra vez...
// El pulso Mealy "detectado" dura un tick, así que lo enclavamos en LEDR[0] para la cámara remota.
module leds_mirror(CLOCK_50, KEY, SW, LEDR);
    input        CLOCK_50;
    input  [3:0] KEY;       // KEY[0] = reset_n
    input  [9:0] SW;        // SW[0] = entrada serial
    output [9:0] LEDR;

    localparam [26:0] DIV = 27'd33_333_333;
    reg [26:0] div;
    reg        slow_clk;
    always @(posedge CLOCK_50) begin
        if (!KEY[0]) begin div <= 0; slow_clk <= 0; end
        else if (div == DIV) begin div <= 0; slow_clk <= ~slow_clk; end
        else div <= div + 1'b1;
    end

    localparam S0=3'd0, S1=3'd1, S2=3'd2, S3=3'd3, S4=3'd4;
    reg [2:0] state, next_state;
    reg       detect;
    always @(*) begin
        next_state = S0;
        detect     = 1'b0;
        case (state)
            S0: next_state = SW[0] ? S1 : S0;
            S1: next_state = SW[0] ? S1 : S2;          // unos extra mantienen "visto 1"
            S2: next_state = SW[0] ? S3 : S0;
            S3: if (SW[0]) begin next_state = S4; detect = 1'b1; end  // 1011 completo (salida Mealy)
                else        next_state = S2;            // solape: se ha visto "...10" otra vez
            S4: next_state = SW[0] ? S1 : S0;
            default: next_state = S0;
        endcase
    end

    reg detected_latch;
    always @(posedge slow_clk or negedge KEY[0]) begin
        if (!KEY[0]) begin state <= S0; detected_latch <= 1'b0; end
        else begin
            state <= next_state;
            if (detect) detected_latch <= 1'b1;   // queda encendido hasta reset
        end
    end

    assign LEDR[0]   = detected_latch;
    assign LEDR[4:1] = (state==S0) ? 4'b0001 :
                       (state==S1) ? 4'b0010 :
                       (state==S2) ? 4'b0100 :
                       (state==S3) ? 4'b1000 : 4'b0000;   // S4 se muestra como 0000
    assign LEDR[9:5] = 5'b0;
endmodule

Ahora construye el detector e introduce bits a mano. Cómo introducir un bit: coloca SW[0] con el valor del bit, espera un tick completo de slow_clk (unos 1,33 s) para que la máquina lo muestree en el siguiente flanco de subida, y después cambia SW[0] al siguiente bit y vuelve a esperar. Mira LEDR[4:1] para seguir el estado.

Sube tu evidencia. Después de introducir 1, 0, 1, 1, LEDR[0] se enclava encendido y permanece así hasta reset. Captura una imagen de la cámara mostrando LEDR[0] encendido y adjúntala abajo.

Ahora modifica el detector.

(Modificar) Detectar 101 en vez de 1011. Primero dibuja el nuevo diagrama de estados en papel: necesitas estados para "nada coincide", "coincide 1" y "coincide 10", y la salida detect debe dispararse cuando, estando en "coincide 10", el siguiente bit sea 1 (completando 101). Piensa en el solape: después de detectar 101, el último 1 puede ser el inicio del siguiente 101. Luego edita el Verilog: puedes quitar S4, redirigir transiciones para que detect se active en el paso 10-luego-1, y mantener el latch y la visualización one-hot. Sintetiza, carga y confirma que introducir 1, 0, 1 enclava LEDR[0].

Construiste dos máquinas de estados finitos en la DE1-SoC real: un semáforo Moore, cuyas salidas dependen solo del estado y que avanza GREEN -> YELLOW -> RED con un temporizador, y un detector Mealy de 1011, cuya salida detect depende del estado y de la entrada. Usaste la forma típica de FSM: registro de estado con reloj, bloque combinacional de siguiente estado con default y lógica de salida, además de un reset asíncrono activo en bajo que fuerza un estado conocido de inmediato. También viste por qué una salida de un tick se enclava para que una cámara remota pueda capturarla.
