Lógica digital en la DE1-SoC (4/6): contadores y registros de desplazamiento

En la Lección 3 construiste circuitos que recuerdan un bit o un byte: un biestable y un registro de carga paralela. Cada uno actualiza el valor almacenado en un flanco de reloj. En esta lección reutilizarás esa idea para construir circuitos que se mueven solos en cada flanco: un contador que sube 0, 1, 2, 3, ... y un registro de desplazamiento que desliza sus bits lateralmente.

El reloj de la placa es CLOCK_50, una onda cuadrada de 50 MHz: 50.000.000 flancos de subida cada segundo. Si un contador avanzara una vez por cada flanco de CLOCK_50, recorrería los 16 valores de un contador de 4 bits unos tres millones de veces por segundo. No verías pasos legibles, solo un borrón de LED, y la cámara remota, que captura solo unos pocos fotogramas por segundo, no tendría ninguna posibilidad de seguirlo.

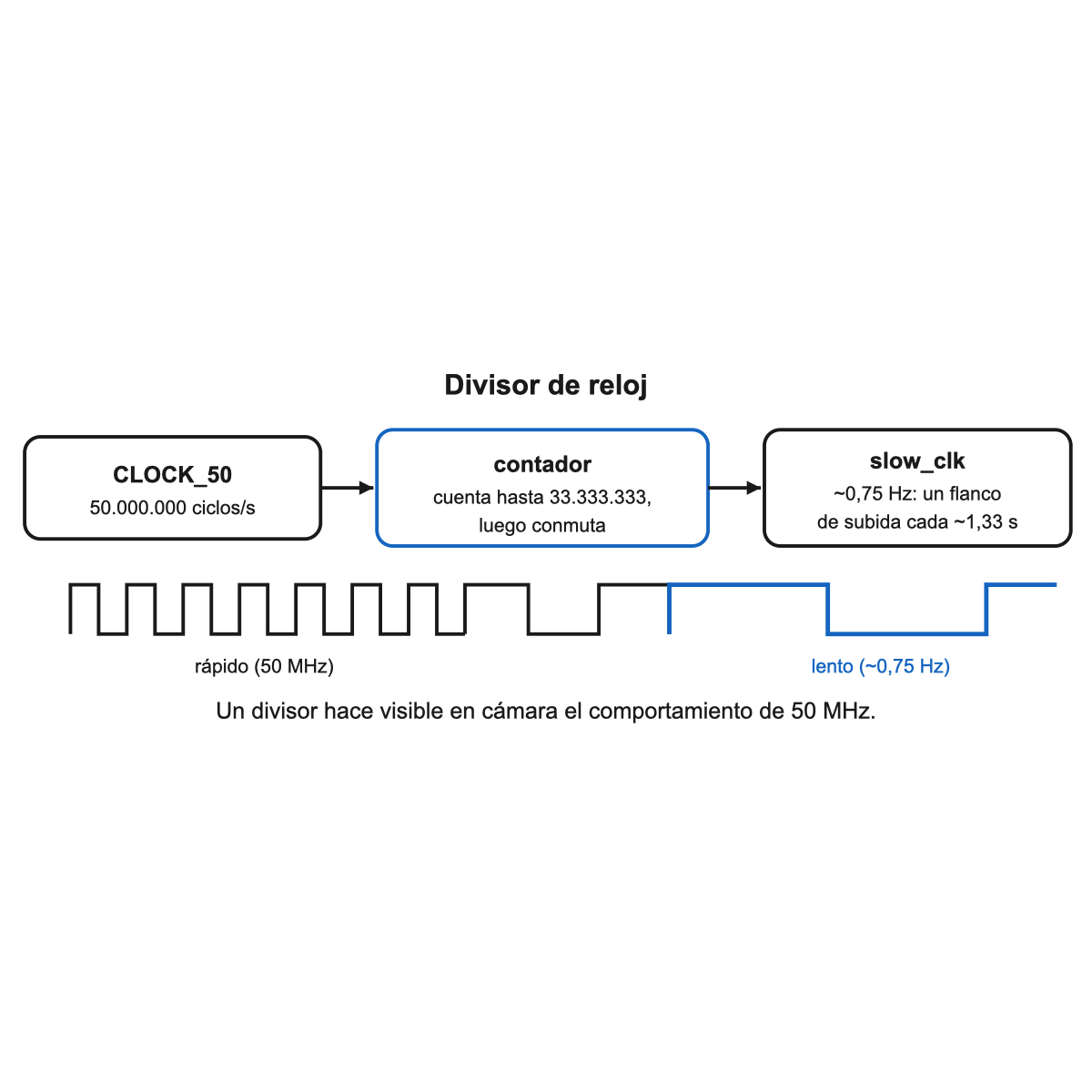

Por eso lo ralentizamos con un divisor de reloj. Un divisor de reloj es, en el fondo, otro contador: cuenta flancos de CLOCK_50 y, cuando llega a un valor terminal DIV, invierte una señal más lenta llamada slow_clk y vuelve a empezar. Cuanto mayor sea DIV, más lento será slow_clk. Después usamos slow_clk, en lugar de CLOCK_50, para mover el circuito principal: el contador de 4 bits o el registro de desplazamiento.

Como en cada lección, los diseños secuenciales deben declarar el reloj. La plantilla inicial de leds_mirror.v lista solo interruptores, botones y LED, y no tiene reloj, así que cada módulo de esta lección añade input CLOCK_50; a la lista de puertos. Las señales de la placa siguen siendo las mismas: SW[9:0] (interruptor arriba = 1), KEY[3:0] (activo en bajo: pulsado lee 0), LEDR[9:0] (activo en alto: encendido con 1) y HEX0-HEX5 (siete segmentos activos en bajo).

Un contador es un registro cuyo siguiente valor es simplemente el valor actual más uno. Un contador de 4 bits guarda valores de 0 a 15; después de 15 vuelve automáticamente a 0, porque 15 + 1 = 16 = 10000 en binario y solo se conservan los cuatro bits bajos (0000). No hace falta escribir código especial para ese retorno: lo produce la anchura del registro.

El diseño de abajo tiene dos partes. El divisor cuenta flancos de CLOCK_50 hasta DIV e invierte slow_clk. El contador avanza una unidad en cada flanco de subida de slow_clk, y KEY[0] lo resetea a 0 (activo en bajo: pulsado significa reset). La cuenta se muestra en LEDR[3:0] en binario y también en HEX0 como un dígito hexadecimal (0-9, luego A-F para 10-15).

El tiempo, dicho con precisión. Con DIV = 33,333,333, el divisor invierte slow_clk después de unos 0,67 segundos: 33.333.333 flancos sobre 50.000.000 por segundo son aproximadamente dos tercios de segundo. Un paso del contador ocurre solo en un flanco de subida de slow_clk, y una onda cuadrada tiene un flanco de subida por *periodo completo* (sube y baja). Por tanto, el contador avanza aproximadamente cada 1,33 segundos, alrededor de 0,75 Hz. Espera ver un valor nuevo un poco más de una vez por segundo.

Un problema típico de anchura de registros. El registro del divisor aquí tiene 27 bits. Es deliberado. Un registro de 26 bits solo puede guardar hasta 2^26 - 1 = 67,108,863. Un valor como DIV = 100,000,000 no cabe en 26 bits, así que un diseño con esa anchura estaría roto antes de ejecutarse. Con 27 bits, el registro llega a 2^27 - 1 = 134,217,727, por lo que tanto DIV = 100,000,000 (más lento) como DIV = 8,333,333 (más rápido) caben y funcionan. Comprueba siempre que una constante cabe en el registro que declaraste.

Una advertencia honesta. Usar slow_clk como reloj de otro registro, como hacemos aquí, es un atajo didáctico frecuente porque hace visible la idea. En diseños de producción normalmente se mantiene todo en el único reloj rápido CLOCK_50 y se usa una habilitación de reloj (*clock enable*): un pulso de un ciclo que dice "actualiza en este flanco". Así todo el diseño queda en un solo reloj real, que las herramientas de síntesis analizan mejor. Aquí usamos el reloj dividido solo porque es la forma más clara de *ver* el contador moverse.

// Lección 4 - Ejercicio 2-C: contador de 4 bits con divisor de reloj
// KEY[0]=reset (activo en bajo). LEDR[3:0]=cuenta, HEX0=cuenta como dígito hex.
// DIV fija la velocidad. Con DIV=33,333,333 un flanco de subida de slow_clk
// (un paso de cuenta) ocurre aprox. cada 1.33 s. El registro tiene 27 bits, así
// puedes probar DIV = 8,333,333 (más rápido) o 100,000,000 (más lento).
module leds_mirror(CLOCK_50, KEY, LEDR, HEX0);
    input        CLOCK_50;
    input  [3:0] KEY;       // KEY[0] = reset_n
    output [9:0] LEDR;
    output [6:0] HEX0;

    localparam [26:0] DIV = 27'd33_333_333;   // 27 bits: cabe hasta 134,217,727
    reg [26:0] div_count;
    reg        slow_clk;
    always @(posedge CLOCK_50) begin
        if (!KEY[0]) begin div_count <= 0; slow_clk <= 0; end
        else if (div_count == DIV) begin div_count <= 0; slow_clk <= ~slow_clk; end
        else div_count <= div_count + 1'b1;
    end

    reg [3:0] count;
    always @(posedge slow_clk or negedge KEY[0]) begin
        if (!KEY[0]) count <= 4'd0;
        else         count <= count + 1'b1;   // vuelve 15 -> 0 automaticamente
    end

    assign LEDR[3:0] = count;
    assign LEDR[9:4] = 6'b0;

    function [6:0] seg;        // activo en bajo {g,f,e,d,c,b,a}
        input [3:0] d;
        case (d)
            4'h0: seg=7'b1000000; 4'h1: seg=7'b1111001; 4'h2: seg=7'b0100100; 4'h3: seg=7'b0110000;
            4'h4: seg=7'b0011001; 4'h5: seg=7'b0010010; 4'h6: seg=7'b0000010; 4'h7: seg=7'b1111000;
            4'h8: seg=7'b0000000; 4'h9: seg=7'b0010000; 4'hA: seg=7'b0001000; 4'hB: seg=7'b0000011;
            4'hC: seg=7'b1000110; 4'hD: seg=7'b0100001; 4'hE: seg=7'b0000110; 4'hF: seg=7'b0001110;
            default: seg=7'b1111111;
        endcase
    endfunction
    assign HEX0 = seg(count);
endmodule

Construye el contador en la placa real, observa cómo sube, resetéalo y prueba los dos valores alternativos de divisor.

Sube tu evidencia. Espera un momento en que HEX0 muestre el dígito C (decimal 12), captura una imagen de la cámara (LEDR[3:0] debe leer 1100 al mismo tiempo) y adjúntala abajo.

Un contador normal de 4 bits recorre 0-15 y muestra A-F en los seis valores superiores. Muchos displays reales quieren un único dígito decimal: contar 0, 1, 2, ..., 9 y volver directamente a 0. Un contador que cuenta solo 0-9 se llama BCD (*binary-coded decimal*).

El cambio es pequeño: en vez de dejar que el registro de 4 bits vuelva solo a 0 después de 15, detectas cuando la cuenta llega a 9 y fuerzas el siguiente valor a 0. Reemplaza el bloque always del contador por esta forma:

    reg [3:0] count;
    always @(posedge slow_clk or negedge KEY[0]) begin
        if (!KEY[0])            count <= 4'd0;
        else if (count == 4'd9) count <= 4'd0;   // vuelve a 0 después de 9
        else                    count <= count + 1'b1;
    end

Deja todo lo demás igual: divisor, asignaciones a LEDR/HEX0 y función seg. Ahora HEX0 debe recorrer 0 a 9 y nunca mostrar A-F.

Un registro de desplazamiento es una fila de biestables donde, en cada flanco de reloj, cada bit se mueve a su vecino y un bit nuevo entra por un extremo. Es la base de cómo funcionan muchos enlaces seriales: protocolos como UART, SPI e I2C envían datos bit a bit, y un registro de desplazamiento ensambla esos bits en un byte o separa un byte en bits.

El diseño de abajo es un registro de 8 bits shreg[7:0]. En cada flanco de subida de slow_clk, mientras el desplazamiento está habilitado, hace:

        shreg <= {shreg[6:0], SW[0]};   // desplaza a la IZQUIERDA e introduce SW[0] en el bit 0

Lee con cuidado el lado derecho: toma los siete bits bajos shreg[6:0], los mueve una posición hacia arriba e introduce SW[0] en el bit 0. Cada bit se mueve hacia el extremo alto, así que es un desplazamiento a la izquierda. Controles: SW[0] = bit serial que entra, KEY[0] = reset (activo en bajo), KEY[1] = habilitación de desplazamiento (activa en bajo: mantén KEY[1] pulsado para desplazar en cada tick).

Patrón esperado. Razónalo en vez de confiar en la orientación de la cámara. Empieza en 0000_0000. Pon SW[0] = 1 y deja pasar cuatro ticks: el registro se llena desde el bit 0 hacia arriba, dando 0000_0001, luego 0000_0011, 0000_0111, 0000_1111. Ahora pon SW[0] = 0 y deja pasar cuatro ticks más: entran ceros por el bit 0 y empujan los unos hacia arriba y fuera, dando 0001_1110, 0011_1100, 0111_1000 y finalmente 1111_0000. Así que después de cuatro 1 seguidos de cuatro 0, shreg[7:0] es 1111_0000.

Valor de bits frente a lo que ves. Registra ambas cosas: el valor binario del registro y lo que muestra la cámara. El orden físico de los LED en la placa puede verse espejado respecto a cómo escribes los bits (shreg[7] en un lado, shreg[0] en el otro), así que los LED encendidos pueden parecer invertidos de izquierda a derecha frente al número 1111_0000. Eso es un efecto de etiqueta/orientación, no un error lógico: por eso anotarás el valor calculado junto a la foto.

// Lección 4 - Ejercicio 2-D: registro de desplazamiento de 8 bits (izquierda)
// SW[0]=dato serial, KEY[0]=reset (activo en bajo), KEY[1]=habilita shift (activo en bajo, mantener pulsado).
// LEDR[7:0]=contenido del registro. shreg <= {shreg[6:0], SW[0]} desplaza a la IZQUIERDA e introduce SW[0] en bit 0.
// Tras cuatro ticks con SW0=1 y luego cuatro ticks con SW0=0, shreg[7:0] es 1111_0000.
// En la placa los LED encendidos pueden verse espejados; registra SIEMPRE el valor de bits y lo que ves.
module leds_mirror(CLOCK_50, KEY, SW, LEDR);
    input        CLOCK_50;
    input  [3:0] KEY;       // KEY[0]=reset_n, KEY[1]=shift_enable_n
    input  [9:0] SW;        // SW[0] = dato serial de entrada
    output [9:0] LEDR;

    localparam [26:0] DIV = 27'd33_333_333;
    reg [26:0] div;
    reg        slow_clk;
    always @(posedge CLOCK_50) begin
        if (!KEY[0]) begin div <= 0; slow_clk <= 0; end
        else if (div == DIV) begin div <= 0; slow_clk <= ~slow_clk; end
        else div <= div + 1'b1;
    end

    reg [7:0] shreg;
    always @(posedge slow_clk or negedge KEY[0]) begin
        if (!KEY[0])      shreg <= 8'h00;
        else if (!KEY[1]) shreg <= {shreg[6:0], SW[0]};   // desplaza izquierda, entra SW[0]
    end

    assign LEDR[7:0] = shreg;
    assign LEDR[9:8] = 2'b0;
endmodule

Construye el registro de desplazamiento y observa cómo un LED encendido avanza por la fila; después observa cómo lo siguen los ceros.

Sube tu evidencia. Tras cuatro ticks con SW0=1 y cuatro ticks con SW0=0, suelta KEY[1] para congelar el patrón (shreg = 1111_0000), captura una imagen de la cámara, anota si los LED parecen espejados y adjunta la captura abajo.

Desplaza en el otro sentido. Para hacer que el registro se desplace a la derecha en vez de a la izquierda, cada bit se mueve hacia el extremo bajo y el nuevo bit entra por arriba (shreg[7]). Solo cambia una línea. Sustituye la asignación de desplazamiento por:

        else if (!KEY[1]) shreg <= {SW[0], shreg[7:1]};   // desplaza derecha, introduce SW[0] arriba

Solo cambia esa línea. Ahora SW[0] entra en shreg[7], y los siete bits altos shreg[7:1] bajan hacia shreg[6:0].

Extensión: contador en anillo. Un contador en anillo realimenta la propia salida del registro hacia su entrada, de modo que un patrón fijo circula sin fin. Haz un anillo con desplazamiento a la izquierda que realimente el bit superior shreg[7] hacia el bit 0, e inicializa el registro a 0000_0001 para que un único LED encendido persiga al resto por la fila. Usa un reset que cargue 8'h01 (no 8'h00) y una línea de desplazamiento shreg <= {shreg[6:0], shreg[7]};. Mantén KEY[1] y observa cómo un LED gira continuamente.
